🔧 Motivace
Delší dobu mě trápilo zastaralé rozložení obrazovky u modelů 4.7", 5.83" a 7.5" ve srovnání s větším 10" modelem. Rozhraní působilo nevyužitě a neefektivně. 😕
📌 Hlavní důvody změny
- ⚠️ Při chybějících datech od střídače působilo rozložení prázdným dojmem.
- 📉 Minoritní informace (např. zatížení fází, stringy) zabíraly zbytečně mnoho místa – které zůstávalo prázdné, pokud data nebyla dostupná.
- 📊 Máme dostupná 5minutová data o denní výrobě, spotřebě i stavu baterie – ale nevyužíváme je.
- 🔋 Ikonka baterie nezobrazovala její aktuální stav.
- 📈 Poměrové statistiky výroby/spotřeby za den máme ve stanici dostupné, ale nezobrazujeme je.
- 👀 Na modelu 4.7" byla čitelnost značně omezená.

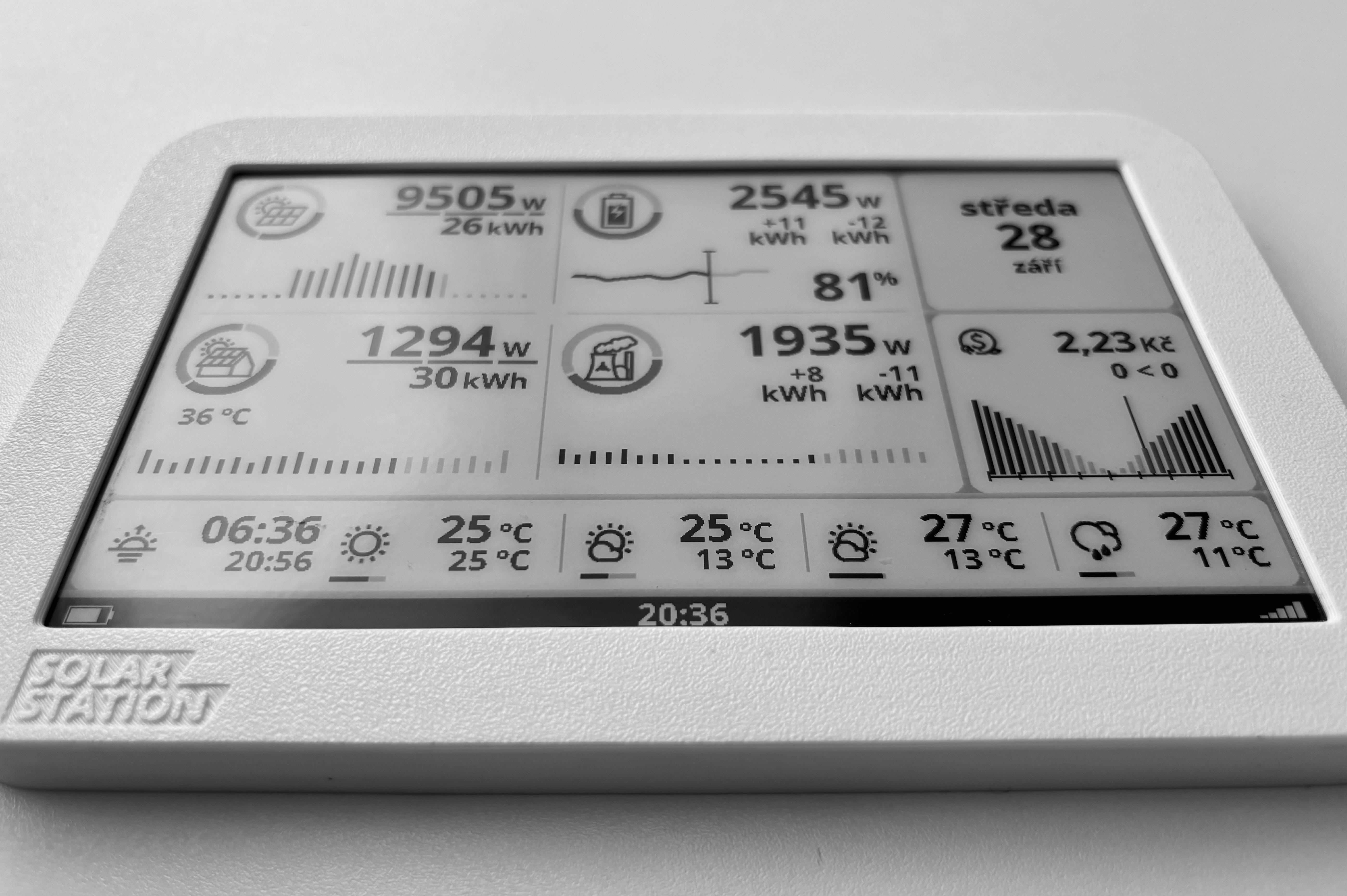

✨ Nové rozložení
Společně s grafikem jsme navrhli nové uspořádání – stále čtyři dlaždice, ale každá z nich nyní zobrazuje maximum dostupných informací v jakémkoliv stavu. 📱➡️📊
✨ Výroba
- ⚡ Kroužek u výroby znázorňuje poměr využití energie – ze sítě (černá), z baterie (šedá) a přímá spotřeba ze solárů (světlá).
- 📊 Jednotlivé stringy jsou nyní decentně zobrazeny poměrovou čárou – ihned vidíte, který z nich se nejvíce podílí na výrobě.
- 📈 Graf zobrazuje výrobu za dnešní a včerejší den, což umožňuje snadné srovnání. Ráno je navíc k dispozici přehled o včerejší výrobě.
✨ Baterie
- 🔋 Kroužek u baterie znázorňuje poměr nabíjení a vybíjení.
- ⚙️ Zvýšen výkon baterie – sjednoceno s ostatními dlaždicemi.
- ➕➖ Symboly + a – zobrazují množství dnes nabité a vybité energie.
- 📊 Graf ukazuje využití baterie během dnešního dne se srovnáním s dnem včerejším.
- 📱 Ikona zobrazuje aktuální stav baterie (v procentech); symbol blesku signalizuje, že probíhá nabíjení.
✨ Spotřeba
- 💡 Kroužek znázorňuje podíl spotřeby – ze sítě (černá), z baterie (šedá) a přímo ze solárů (světlá).
- ⚖️ Fáze střídače jsou nyní zobrazeny jako poměrové pruhy – okamžitě vidíte, která fáze je přetížená (ta je zobrazena černě).
- 📦 Celková spotřebovaná energie za dnešní den.
- 🌡️ Pokud je dostupná, pod ikonou se zobrazí teplota střídače.
- 📈 Graf znázorňuje spotřebu po hodinách – černě dnešní den, šedě včerejší. Snadno tak například zjistíte, že spotřeba v noci byla vyšší.
✨ Síť
- ❤️⚡ Ikona srdíčko-elektrárna zůstává zachována.
- 🌀 Kroužek znázorňuje poměr prodeje a nákupu.
- ➕➖ Symboly + a – zobrazují dnešní prodej a nákup.
- 📉 Graf dnešního dne zobrazuje využití sítě po hodinách – nákup je zobrazen záporně, prodej kladně.
🧩 Designové principy
Každý prvek je navržen tak, aby byl samovysvětlující – minimálně pro zkušeného „solárníka“ ☀️.
Pro všechny ostatní bude k dispozici přehledný návod. 📘
—
L.
